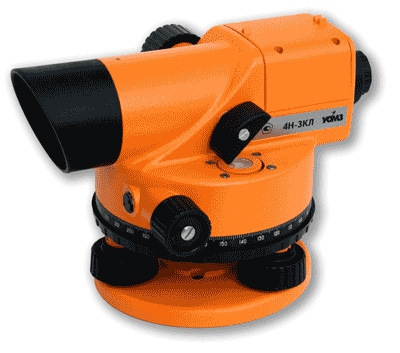

Автоматический нивелир 4Н-3КЛ в Пензе
Наведение
Нивелир 4Н-3КЛ снабжён фрикционным механизмом наведения с двусторонним расположением винтов, теперь Вы можете начать точное наведение, одновременно с фокусированием на рейку.
Компенсатор
Благодаря системе магнитного демпфирования реализованной в нивелире 4Н-3КЛ визирная ось инструмента остаётся стабильна как при сильном ветре, так и при вибрациях.
Снятие отсчёта
Поскольку оптическая система нивелира 4Н-3КЛ обеспечивает увеличение в 23 раза, Вы всегда можете уверенно брать отсчёт даже при работе на длинных плечах нивелирного хода.
Измерение горизонтальных углов
Благодаря наличию в основании инструмента металлического лимба и удобно расположенного индекса становится возможным «снятие» и «вынос» горизонтальных углов.
Измерение расстояний
Сетка нитей нивелира 4Н-3КЛ снабжена дальномерными штрихами, позволяющими легко вычислять расстояние до рейки путём простого умножения разности отсчётов на 100.
Простота юстировки
Устранение наклона сетки зрительной трубы и угла i производится при помощи четырёх винтов, защищённых отвинчивающимся колпачком окулярного кольца. Обе юстировки легко и быстро выполняются с помощью инструмента, идущего в комплекте с нивелиром.
|
Зрительная труба |
|
|
Увеличение |
23х |
|
Наименьшее расстояние визирования, м |
1,2 |
|
Изображение |
Прямое |
|
Длина, мм |
181 |
|
Угол поле зрения |
2° |
|
Предел разрешения |
4.1” |
|
Коэффициент нитяного дальномера |
100±1 |
|
Компенсатор |
|
|
Тип демпфирования |
Магнитный |
|
Диапазон работы |
15’ |
|
Систематическая погрешность работы компенсатора на 1’ наклона оси нивелира |
0.5” |
|
Горизонтальный круг |
|
|
Диаметр,мм |
107 |
|
Цена деления лимба |
1° |
|
Допустимая СКП измерения горизонтального угла |
0.5° |
|
Точность нивелирования |
|
|
Допустимая СКП на 1 км двойного хода, мм |
2,5 |
|
Устойчивость к воздействию внешней среды |
|
|
Диапазон рабочих температур |
-40...+50 °C |
|
Защита от пыли и влаги (по стандарту IEC) |
IP52 |
|
Защита от пыли и влаги в футляре (по стандарту IEC) |
IP64 |
|
Вес и габариты |
|
|
Вес инструмента, кг |
1,5 |
|
Вес транспортировочного футляра, кг |
1,3 |
|
Габариты инструмента (Д х Ш х В), мм |
181 х 128 х 131 |
|
Габариты транспортировочного футляра (Д х Ш х В), мм |
285 х 245 х 200 |
|
Установка инструмента |
|
|
Цена деления круглого уровня |
5’/2 мм |
|
Форма опорной поверхности подставки |
Плоская |
|
Управление инструментом (наводящее устройство) |
|
|
Тип |
Фрикционное |
|
Расположение винтов |
С обеих сторон |
